WZ41H波紋管閘閥
【WZ41H波紋管閘閥-産品說明】
波紋管閘閥的閥杆采用波紋管及填料雙重密封結構，确保閥杆處的無洩漏密封，特别适用于易燃、易爆、有毒及貴重介質的管路。波紋管密封•結構設計合理，耐疲勞，使用壽命長。
【WZ41H波紋管閘閥-用途及特點】
波紋管閘閥适用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化(hu≥à)工、制藥、化肥、電力行業等各種工況的管®路上，切斷或接通管路介質。
産品特點
1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥杆組件采用自•動滾焊焊接，上端與連接闆自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，确保閥杆零洩漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計（波紋管+填料）若波紋管失效，閥杆填料也會避免洩±漏，并符合國際密封标準。
4、閥蓋上自帶有加脂接頭，可直接對閥杆、螺母和軸套進行(x™íng)潤滑，不像傳統的隻對螺紋加潤滑油。
【WZ41H波紋管閘閥-技術參數】
|
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
适用溫度(℃) |
使用介質 |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 | ||
|
4.0 |
6.0 |
4.4 | ||
|
6.4 |
9.6 |
7.04 |
【WZ41H波紋管閘閥-主要零件材料】
|
序号 |
名稱 |
材質 |
|
1 |
閥體 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
閥闆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV | |
|
3 |
閥杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2M$oV |
|
4 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
|
6 |
墊片 |
柔性石墨+不鏽鋼Flexible graphite+stainless steel、PTFE |
|
7 |
閥蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
閥杆螺母 |
銅合金 |
|
13 |
手輪 |
WCB QT400-18 |

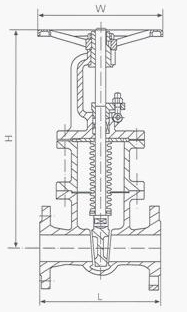

【WZ41H波紋管閘閥-主要外形及連接尺寸】
|
型号 |
WZ41-16 | ||||||||||||||
|
壓力等級 |
PN16 | ||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量 |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
|
型号 |
WZ41-25 | ||||||||||||||
|
壓力等級 |
PN25 | ||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量 |
9 |
10 |
12 |
17 |
23 |
34 |
50 |
65 |
82 |
115 |
165 |
210 |
300 |
420 |
540 |
|
型号 |
WZ41-40 | ||||||||||||||
|
壓力等級 |
PN40 | ||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量 |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
