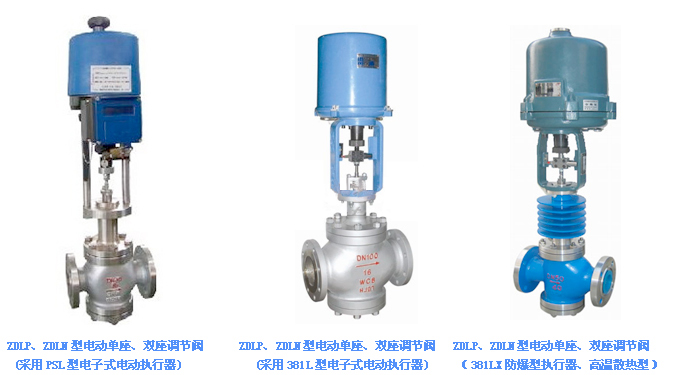

ZDLP,ZDLN電動單座,雙座調節閥
感謝您向我們發出訂單我們會在最短時間與您聯系!
ZDLP,ZDLN電動單座,雙座調節閥
【ZDLP,ZDLN電動單座,雙座調節閥-産品說明】
ZDLP,ZDLN型電子式電動單座,雙座調節閥,是由直行程電子式電(dià↓n)動執行機構和直通雙導向式單座,雙座閥組成.具有結構緊湊,動作靈敏,壓降損失小,閥容量大,流量特性精确,直∑接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及單相電源即可控制(z€hì)運轉,實現對工藝管路流體介質的自動調節控♥制,廣泛應用于精确控氣體,液體,蒸汽等介質的工(gōng✔)藝參數如壓力,流量,溫度,液位等參數保持在給定值.
【ZDLP,ZDLN電動單座,雙座調節閥-結構特點】
1．ZDLP,ZDLN電子式電動單座,雙座調節閥是自動化控制系統中儀表的執行單元,以AC2α20V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1÷-5VDC)電流信号或電壓信号,即可控制運轉,采用機電(diàn>)一體化結構,具有機內伺服操作和開度信号位置$反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開(γkāi)度位移,達到對流體介質的工藝參數精确調節控制.
2．ZDLP型,ZDLN型單座,雙座調節閥按作用模式可分；
正作用:電閉式-常開型(當電信号增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信号增大時閥位向上(<shàng)位移),《K型》
3．ZDLP型電動調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,适用(yò™ng)于允許洩漏小且閥前閥後壓差不大的工作場合.
4．ZDLP型電動單座調節閥為直通低流阻單座上,下雙導向式結構,它隻有一(©yī)個閥座和一個柱塞形閥芯具有密閉性能好,适用于對介質洩漏量及調節精度有(δyǒu)嚴格要求的場合,但由于閥結構上的原因,上下閥杆的不平衡力較大,✘尤其在公稱通徑大的工況下更為明顯,因而該閥隻适合于工作壓差較小©的場合.
5．ZDLN型電動調節閥為直通雙座鑄造球形閥,雙座柱塞型閥芯,适用于壓差大,流量大且不是很清潔的♥介質和洩漏要求不嚴格的場合
6．ZDLN型電動雙座調節閥為直通低流阻雙座上,下雙導向式結構,閥芯在位移過程中穩定&可靠,雙座閥閥體內有兩個閥芯閥座組成,流體介質通過上下閥芯閥座流出,具有流量大,允γ許壓差大,不平衡力小,是一種平衡式結構雙座閥
7．通過改變閥芯形狀的設計；不同的閥芯形狀會得(λde)到不同流量特性值:等百分比(對數)性,直線特性
ZDLP,ZDLN型電動單座,雙座調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制(z¶hì)藥等工業生産過程的自動化調節和遠程控制.
有标準常溫型,高溫散熱型,波紋管密封型,夾套保溫型等品種.産品壓力等級有PN>1.6 4.0 6.4MPa；公稱通徑DN20~300mm；适用流體溫度有-100~+500→℃.
【ZDLP,ZDLN電動單座,雙座調節閥-應用規範】
性能GB/T7387 結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94 GB/T9113
符合:IEC60534标準
【ZDLP,ZDLN電動單座,雙座調節閥-執行機構】
|
型号 |
輸出推力N |
速度mm/s |
最大行程 |
型号 |
輸出推力N |
速度mm/s |
最大行程(mm |
|
381LSA-08 |
800 |
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
|
381LSA-20 |
2000 |
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
|
381LSB-30 |
3000 |
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
|
381LSB-50 |
5000 |
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
|
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
|
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
|
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
|
(信号線用屏蔽線) 防護等級:相當IP55 隔爆标志:ExdⅡBT4 帶手柄 |
(信号線用屏蔽線) 防護等級:IP65 帶手輪 | ||||||
【ZDLP,ZDLN電動單座,雙座調節閥-性能指标】
|
項目 |
指标值 | ||
|
基本誤差％ |
381L ±2.5； PSL±1.0 | ||
|
回差％ |
381L ±2.0； PSL±1.0 | ||
|
死區％ |
1.0 | ||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 | ||
|
電關 |
始點 |
±2.5 | |
|
終點 |
±2.5 | ||
|
可調範圍 |
50:1 | ||
|
額定行程偏差％ |
2.5 | ||
【ZDLP,ZDLN電動單座,雙座調節閥-允許壓差】
ZDLP電動單座調節閥
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差 MPa |
2.0 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
1.1 |
0.5 |
ZDLN電動雙座調節閥
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差 MPa |
≤公稱壓力 |
4.0 |
3.4 | ||||||||||
【ZDLP,ZDLN電動單座,雙座調節閥-主要零件材料】
|
公稱通徑mm |
DN15-DN300 | |||
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
閥體,閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯,閥座 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛萊合金堆焊 | |
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不鏽鋼波紋管 | |||
|
墊片 |
增強聚四氟乙烯(F4) ,不鏽鋼墊片,金屬石墨纏繞墊片 | |||
|
推杆,襯套 |
2Cr13 | |||
|
适用 工況 |
适用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ | |
|
高溫型 |
-30∼+450℃ |
-40∼+500℃ |
-40∼+500℃ | |
|
低溫型 |
|
-40∼-60℃, -60∼-100℃ | ||
【ZDLP,ZDLN電動單座,雙座調節閥-主要技術參數】
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||||
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||||
|
額定流量 |
單座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 | |||
|
雙座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | ||||
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 | |||||||||||
|
執行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 | ||||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | |||||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 | ||||||||||||
|
電源電壓 |
AC220V 50Hz | ||||||||||||||||
|
信号範圍 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0ͬ±4;10V DC | ||||||||||||||||
|
作用模式 |
電開式(K)型,電關式(B)型 | ||||||||||||||||
|
故障狀态時 |
全開,全關,自鎖保位 | ||||||||||||||||
|
流量特性 |
等百分比,直線,快開性 | ||||||||||||||||
|
允許洩漏量(L/h) |
單座閥:≤10-4×閥的額定容量；雙座閥:≤10-3×閥的額定容量 | ||||||||||||||||
|
固有可調比R |
50:1 | ||||||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | ||||||||||||||||
【ZDLP,ZDLN電動單座,雙座調節閥-主要外形尺寸】
|
公通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
|
L(mm) |
PN1.6MPa |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 | |
|
PN4.0MPa |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
800 | ||
|
PN6.4MPa |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
820 | ||
|
H1(mm) |
單座 |
60 |
115 |
120 |
130 |
145 |
180 |
195 |
200 |
245 |
255 |
295 |
380 |
435 | |
|
H1(mm) |
雙座 |
|
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
450 |
465 | |
|
配PSL |
H(mm)≈ |
普通型 |
704 |
747 |
835 |
910 |
955 |
1100 |
1120 |
1140 |
1210 |
1220 |
1270 |
1810 |
1890 |
|
散熱片型 |
855 |
898 |
990 |
1060 |
1110 |
1277 |
1195 |
1320 |
1420 |
1430 |
1490 |
2066 |
2140 | ||
|
D(mm) |
176 |
225 | |||||||||||||
|
配381L |
H(mm)≈ |
普通型 |
620 |
680 |
683 |
758 |
768 |
990 |
1022 |
1050 |
1340 |
1360 |
1440 |
1710 |
1770 |
|
散熱片型 |
770 |
830 |
835 |
910 |
920 |
1160 |
1195 |
1220 |
1540 |
1570 |
1660 |
1960 |
2030 | ||
|
D(mm) |
225 |
310 | |||||||||||||
|
低溫型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
| ||||||||
|
H≈ |
1110 |
1120 |
1310 |
1320 |
1330 |
1460 |
1478 |
1497 |
1850 |
1860 |
1900 |
|
| ||
