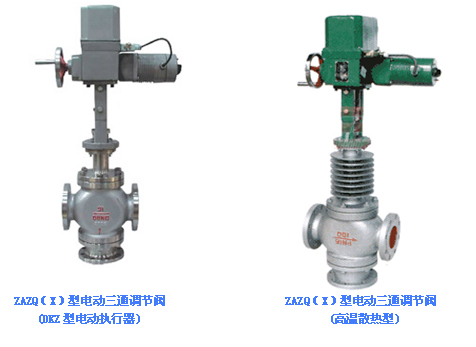

ZAZQ(X)型電動三通調節閥
感謝您向我們發出訂單我們會在最短時間與您聯系!α
ZAZQ(X)型電動三通調節閥
【ZAZQ(X)型電動三通調節閥-産品說明】
1．ZAZQ,ZAZX型電動三通調節閥,是由DKZ型直程電動執行機構和和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成.閥芯結構為圓筒型薄壁窗(∞chuāng)口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠.流體對閥芯作用方φ向都處于流開狀态,故閥工作性能穩定.
2．三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通×分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式,它可以代替二台同時使用♦(yòng)的二通調節閥,起分流或合流作用及兩相調節配比作(zuò♠)用.流量特性有直線性,抛物線性兩種.
3．ZAZQ,ZAZX型電動三通調節閥,是DKZ型電動單元組合©儀表中的執行單元,它是生産過程自動調節系統中的重要環節之一,它以AC220V電(d✔iàn)源電壓為動作力,接受統一标準信号0~10mA DC或4~20mA DC,将此轉為與輸入信号相對應的上(sγhàng)下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管™路流體介質如壓力,流量,溫度,液位等參數的自動調節控制(¶zhì).适合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體 (tǐ)的工況.當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用(yòng≈)同口徑合流閥代替.
4．ZAZQ,ZAZX型電動三通調節閥按作用模式可分(fēn₩)；
正作用:電閉式(當電信号增大時閥位向下位 移),《B型》
反作用:電開式(當電信号增大時閥位向上位移),《K型》
ZAZQ(X)型電動三通調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工(gōαng)業生産過程的自動化調節和遠程控制.
産品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；适用流體±(tǐ)溫度有-40~+450℃；按溫度高低配用不同閥蓋'可分常溫型,高溫型.
【ZAZQ(X)型電動三通調節閥-應用規範】
結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94 GB/T9113
符合:IEC60534标準
【ZAZQ(X)型電動三通調節閥-執行機構】
|
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C | |||||||||
|
推力N |
4000 |
6400 |
16000 | |||||||||
|
行程 |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
|
全行程時間S |
8 |
12.5 |
20 |
24 |
15 |
24 |
32 |
48 |
16 |
30 |
37 |
62 |
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用(♥yòng).它以220V電源為動力4∼20mmA.DC,将此轉變成與輸入信号相對(du£ì)應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控∞.
該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執γ行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作(zuò♣)器或DF-98型電動伺服操作器後才能實現自動調節系統手動←→自動無擾切換.•
【ZAZQ(X)型電動三通調節閥-性能指标】
|
項目 |
指标值 | |
|
基本誤差％ |
±3.5 | |
|
回差％ |
≤2.5 | |
|
死區％ |
≤3.0 | |
|
始終點偏差％ |
電開,電關 |
±2.5 |
|
額定行程偏差％ |
±2.5 | |
|
允許洩量L/h |
≤1×10-3×閥額定容量 | |
【ZAZQ(X)型電動三通調節閥-允許壓差】
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差MPa |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.4 |
0.3 |
0.16 |
0.26 |
0.18 |
【ZAZQ(X)型電動三通調節閥-主要零件材料】
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
閥體,閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯,閥座 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛萊合金堆焊 | |
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不鏽鋼波紋管 | |||
|
墊片 |
增強聚四氟乙烯 (F4),不鏽鋼墊片,金屬石墨纏繞墊片 | |||
|
推杆,襯套 |
2Cr13 | |||
|
适用 |
适用介質 |
水,蒸汽,油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
工況 |
常溫型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ |
|
|
高溫型 |
-30∼+450℃ |
-40∼+450℃ |
-40∼+450℃ |
【ZAZQ(X)型電動三通調節閥-主要技術參數】
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
額定流量 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1360 | |
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 | ||||||||
|
執行器型号 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410/510 |
DKZ-510 | ||||||||
|
出軸推力N•m |
4000 |
4000 |
6400 |
6400/16000 |
16000 | ||||||||
|
全行程時間S |
12.5 |
20 |
32 |
48/37 |
62 | ||||||||
|
電源電壓 |
AC220V 50Hz | ||||||||||||
|
輸入信号 |
4∼20mA DC 0∼10mA DC | ||||||||||||
|
輸入阻抗 |
Ⅱ型:200Ω Ⅲ型:250Ω | ||||||||||||
|
作用模式 |
電開式(K)型,電關式(B)型 | ||||||||||||
|
流量特性 |
直線性,抛物線性 | ||||||||||||
|
允許洩漏量(L/h) |
1×10-3×閥額定容量 | ||||||||||||
|
固有可調比R |
30:1 | ||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | ||||||||||||
【ZAZQ(X)型電動三通調節閥-主要外形尺寸】
|
公稱 (DN) |
A |
L |
H≈ |
合流H1 |
分流H1 | |||||||
|
PN MPa |
PN MPa |
PN MPa | ||||||||||
|
1.6 |
4.0 |
6.4 |
普通型 |
高溫型 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 | ||
|
25 |
225 |
185 |
190 |
200 |
715 |
865 |
140 |
150 |
150 |
140 |
150 |
160 |
|
32 |
225 |
200 |
200 |
210 |
721 |
871 |
150 |
160 |
170 |
150 |
160 |
170 |
|
40 |
225 |
220 |
220 |
235 |
733 |
883 |
160 |
170 |
180 |
160 |
170 |
180 |
|
50 |
225 |
250 |
255 |
265 |
748 |
898 |
180 |
190 |
200 |
180 |
190 |
200 |
|
65 |
225 |
275 |
285 |
295 |
839 |
999 |
200 |
210 |
220 |
200 |
210 |
220 |
|
80 |
225 |
300 |
310 |
320 |
842/872 |
1002/1032 |
210 |
230 |
240 |
225 |
250 |
265 |
|
100 |
225 |
350 |
360 |
370 |
846/896 |
1006/1056 |
220 |
250 |
260 |
245 |
275 |
285 |
|
125 |
310 |
410 |
430 |
440 |
897/947 |
1112/1162 |
260 |
300 |
300 |
285 |
320 |
325 |
|
150 |
310 |
450 |
465 |
475 |
897/947 |
1112/1162 |
280 |
320 |
320 |
305 |
340 |
345 |
|
200 |
310 |
550 |
560 |
570 |
905/965 |
1120/1180 |
320 |
380 |
380 |
350 |
400 |
410 |
|
250 |
310 |
670 |
690 |
752 |
1440/1536 |
|
444 |
474 |
474 |
444 |
540 |
540 |
|
300 |
310 |
770 |
795 |
819 |
1490/1611 |
|
489 |
584 |
584 |
489 |
612 |
612 |
注:公稱通徑DN≤80mm的分流閥采用同口徑的合流閥代替
