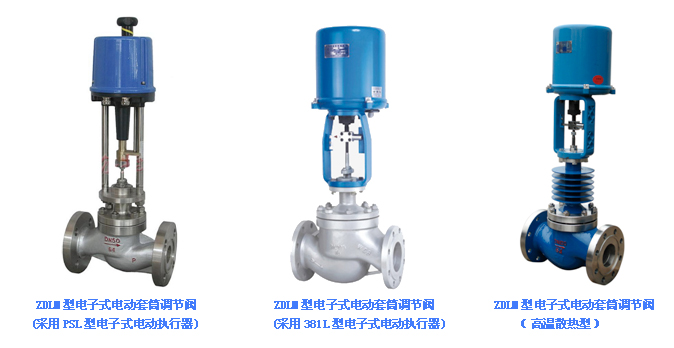

ZDLM電子式電動套筒調節閥
【ZDLM電子式電動套筒調節閥-産品說明】
ZDLM電子式電動套筒調節閥,是由直行程全電子式電動執行機構和(∏hé)直通低流阻平衡型套筒閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小(xiδǎo),閥容量大,流量特性精确,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信≤号及單相電源即可控制運轉,實現對工藝管路(l↔ù)流體介質的自動調節控制,廣泛應用于精确控氣體,液體,蒸汽等介質的(deπ)工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC标準的新一代通用調節閥産品.
【ZDLM電子式電動套筒調節閥-結構特點】
1．ZDLM電子式電動套筒調節閥是自動化控制系統中儀表的執行單元,以AC220V電(diàπn)源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作(βzuò)器等輸入的(4-20mA,0-10mA或1-5VDC)電流信号或電壓信号,即可控制運轉,采有機(σjī)電一體化結構,具有機內伺服操作和開(k✔āi)度信号位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的λ推力改變閥門開度位移,達到對流體介質的工藝參數精确調節控制
2．ZDLM電子式電動套筒調節閥按作用模式可分；
正作用:電閉式-常開型(當電信号增大時(shí$)閥位向下位移),《B型》
反作用:電開式-常閉型(當電信号增大時(s hí)閥位向上位移),《K型》
3．ZDLM電子式電動套筒調節閥為直通套筒鑄造球形閥,采用了平衡型閥芯,不平衡力小(xi¥ǎo),操作穩定适用于閥前閥後壓差大且洩漏稍大的工作場合.
4．直通低流阻套筒閥閥芯采用了壓力平衡籠式閥芯結構,閥芯為圓柱型,經過精密加工開出一定特性的窗(c®huāng)孔,由套筒的內圓導向和頂導向,因而閥杆上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.适用于閥前後兩端壓差較高的場(chǎ↓ng)合,由于閥芯有套筒的側面導向,受渦流沖擊所産生的振動被減弱,故具有噪音低,空化閃蒸作用(yφòng)小,使用壽命長等優點.但閥座洩漏率較單座閥稍大(€dà).
5．通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得("de)到不同流量特性值:等百分比(對數)性,直線性."
本系列産品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生(s"hēng)産過程的自動化調節和遠程控制.
有标準型,波紋管密封型,夾套保溫型等品種.産品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；适用流體溫度有-"100~+500℃；按溫度高低配用不同閥蓋可分常溫型,高溫型和低溫型.
【ZDLM電子式電動套筒調節閥-應用規範】
GB/T7387 結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94 GB/T9113
符合:IEC60534标準
【ZDLM電子式電動套筒調節閥-執行機構】
|
型号 |
輸出推力N |
速度mm/s |
最大行程 |
型号 |
輸出推力N |
速度mm/s |
最大行程(mm |
|
381LSA-08 |
800 |
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
|
381LSA-20 |
2000 |
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
|
381LSB-30 |
3000 |
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
|
381LSB-50 |
5000 |
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
|
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
|
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
|
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
|
(信号線用屏蔽線) 防護等級:相當IP55 隔爆标志:ExdⅡBT4 帶手柄 |
(信号線用屏蔽線) 防護等級:IP65 帶手輪 | ||||||
【ZDLM電子式電動套筒調節閥-性能指标】
|
項目 |
指标值 | ||
|
基本誤差％ |
381L ±2.5； PSL±1.0 | ||
|
回差％ |
381L ±2.0； PSL±1.0 | ||
|
死區％ |
1.0 | ||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 | ||
|
電關 |
始點 |
±2.5 | |
|
終點 |
±2.5 | ||
|
可調範圍 |
50:1 | ||
|
額定行程偏差％ |
2.5 | ||
【ZDLM電子式電動套筒調節閥-允許壓差】
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
閥座直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
執行機構 |
允許壓差△P(MPa) | ||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
5.1 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
4.31 |
2.76 |
1.76 |
6.4 |
6.4 |
5.62 |
|
|
|
|
| |
|
PSL208 |
|
|
|
|
1.86 |
1.23 |
0.78 |
6.4 |
5.31 |
3.97 |
|
| |
|
PSL320 |
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
6.4 |
4.14 | |
|
配361L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
|
|
|
381LSB-50 |
|
|
|
|
6.4 |
6.4 |
6.25 |
|
|
|
|
| |
|
381LSC-65 |
|
|
|
|
|
|
|
6.4 |
4.32 |
3.23 |
|
| |
|
381LSC-99 |
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
3.31 |
0.27 | |
【ZDLM電子式電動套筒調節閥-主要零件材料】
|
公稱通徑mm |
DN15-DN300 | |||
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
閥體,閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯,閥座 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛萊合金堆焊 | |
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不鏽鋼波紋管 | |||
|
墊片 |
增強聚四氟乙烯(F4) ,不鏽鋼墊片,金屬石墨纏繞墊片 | |||
|
推杆,襯套 |
2Cr13 | |||
|
适用 工況 |
适用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ | |
|
高溫型 |
-30∼+450℃ |
-40∼+500℃ |
-40∼+500℃ | |
|
低溫型 |
|
-40∼-60℃, -60∼-100℃ | ||
【ZDLM電子式電動套筒調節閥-主要技術參數】
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
額定流量 |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 | ||
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | |||
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 | ||||||||||
|
執行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 | |||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | ||||||||||
|
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 | ||||||||||
|
電源電壓 |
AC220V 50Hz | |||||||||||||||
|
信号範圍 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC | |||||||||||||||
|
作用模式 |
電開式(K)型,電閉式(B)型 | |||||||||||||||
|
故障狀态時 |
全開,全關,自鎖保位 | |||||||||||||||
|
流量特性 |
直線,等百分比 | |||||||||||||||
|
允許洩漏量(L/h) |
單密封符合IV級 小于閥的額定容量×10-4 | |||||||||||||||
|
固有可調比R |
50:1 | |||||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | |||||||||||||||
【ZDLM電子式電動套筒調節閥-主要外形尺寸】
|
公通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
L(mm) |
PN1.6MPa |
185 |
205 |
220 |
254 |
275 |
300 |
350 |
410 |
451 |
600 |
670 |
735 | ||
|
PN4.0MPa |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
750 | |||
|
PN6.4MPa |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
630 |
700 |
765 | |||
|
H1(mm) |
PN1.6MPa |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 | ||
|
H1(mm) |
PN4.0MPa |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 | ||
|
H1(mm) |
PN6.4MPa |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 | ||
|
配PSL |
H(mm)≈ |
常溫型 |
614 |
630 |
635 |
640 |
712 |
739 |
761 |
930 |
940 |
960 |
1165 |
1185 | |
|
高溫型 |
765 |
788 |
790 |
800 |
895 |
940 |
970 |
1150 |
1190 |
1220 |
1470 |
1490 | |||
|
D(mm) |
176 |
225 | |||||||||||||
|
配361L |
H(mm)≈ |
常溫型 |
665 |
725 |
731 |
755 |
957 |
980 |
1028 |
1329 |
1348 |
1423 |
1621 |
1734 | |
|
高溫型 |
820 |
870 |
895 |
910 |
1125 |
1150 |
1195 |
1410 |
1586 |
1667 |
1884 |
2000 | |||
|
D(mm) |
225 |
310 | |||||||||||||
|
低溫型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
| ||||||||
|
H≈ |
1120 |
1310 |
1320 |
1330 |
1460 |
1478 |
1497 |
1850 |
1860 |
1900 |
|
| |||
