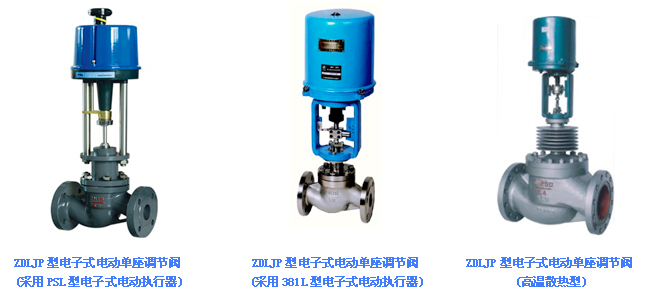

ZDLJP電子式電動單座調節閥

【ZDLJP電子式電動單座調節閥-産品說明】

ZDLJP型電子式電動單座調節閥,是由直行程全電子式電動執行機構和(hé♦)頂導向式直通低流阻單座閥組成.具有結構緊湊,重量輕,動作靈敏,流體通£(tōng)道呈S流線型,壓降損失小,閥容量大,流量特性精确,直接接受調節儀表輸↕入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及單相電(diàn±)源即可控制運轉,實現對工藝管路流體介質的自δ(zì)動調節控制,廣泛應用于精确控氣體,液體,蒸汽等介質的工藝參數(★shù)如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC标準的新一代通用調節閥産品.

【ZDLJP電子式電動單座調節閥-結構特點】

1．ZDLJP型電子式電動單座調節閥是自動化控制系統中儀表的執行單元,以AC220V電(diàn←)源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1-5VDC)✔電流信号或電壓信号,即可控制運轉,采用381L或PSL型等全電子式電動執行器,具有&機內伺服操作和開度信号位置反饋,位置指示,手動操作等功能,機電一體化的₹結構設計,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開度位移,達到(d¥ào)對流體介質的工藝參數精确調節控制

2．ZDLJP型電子式電動單座調節閥按作用模式可分；

正作用:電閉式-常開型(當電信号增大時閥位向下(♠xià)位移),《B型》

反作用:電開式-常閉型(當電信号增大時閥位向上位移),《K型》

3．ZDLJP型電子式電動單座調節閥為直通單座鑄造球形閥,•單座柱塞型閥芯,适用于洩漏量要求嚴格,且閥前閥後壓差不大及介質有一定粘度或含有(≠yǒu)纖維雜質的工況.

4．直通低流阻單座為無底蓋頂導向結構,它隻有一個閥座和一個(gè↓)柱塞形閥芯具有密閉性能好,洩漏量小,動作靈敏,流體(÷tǐ)通道呈S流線型,壓降損失小,閥容量大,流量特性精确,可調₽比大,閥芯導向部分的導向面積大,具有抗振性能強等特點,适用于對±(duì)介質洩漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,閥杆上(shàng<)的不平衡力較大,尤其在公稱通徑大的工況下(≠xià)更為明顯,因而該閥隻适合于工作壓差較小的場合.

5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不∏(bù)同流量特性值:等百分比(對數)性,直線性,快開特性.

6．根據使用工況要求,閥芯可設計制做成；β軟質密封結構(适用于-20~+120℃溫度範圍內要求嚴密閉性的酸堿類,氣體類等介質).

ZDLJP電子式電動單座調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生(s≤hēng)産過程的自動化調節和遠程控制.

有标準常溫型,高溫散熱型,低溫伸長型,波紋管密封型,夾套保溫型等品種.産品壓力等級有PN1.∞6 4.0 6.4MPa；公稱通徑DN15~200mm；最小閥芯DN6mm.适用流體溫度有-100~+550℃.

【ZDLJP電子式電動單座調節閥-應用規範】

設計制造:JB/T7387,IEC60534 法蘭尺寸:JB/T79-94 ,HG20592,ANSI B16.5,JIS B2212~2214

結構長度:GB/T12221,ANSI B16.10,JIS B2002

【ZDLJP電子式電動單座調節閥-性能指标】

項目			指标值
基本誤差％			381L ±1.5； PSL±1.0
回差％			381L ±1.5； PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調範圍			50:1
額定行程偏差％			2.5

【ZDLJP電子式電動單座調節閥-允許壓差】

公稱通徑		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P(MPa)
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

【ZDLJP電子式電動單座調節閥-執行機構】

型号	輸出推力N	速度mm/s	最大行程	型号	輸出推力N	速度mm/s	最大行程(mm
381LSA-08 381LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
381LSC-65	6500	2.8	100	PSL210	10000	1.0	50
381LSC-99	10000	2.0	100	PSL312	12000	1.0	65
381LSC-160	16000	1.0	100	PSL325	25000	1.0	100
(信号線用屏蔽線) 防護等級:相當IP55 隔爆标志:ExdⅡBT4 帶手柄				(信号線用屏蔽線) 防護等級:IP65 帶手輪

【ZDLJP電子式電動單座調節閥-主要零件材料】

材料代号		C(WCB)	P(304)	R(316)
主要 零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)或司钛萊合金堆焊	1Cr18Ni9Ti(304)或司钛萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛萊合金堆焊
	閥杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4),柔性石墨,不鏽鋼波紋管
	墊片	增強聚四氟乙烯(F4) ,不鏽鋼墊片,金屬石墨纏繞墊片
	推杆,襯套	2Cr13
适用 工況	适用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30∼+250 F4:≤200℃	-40∼+250 F4:≤200℃	-40∼+250℃ F4:≤200℃
	高溫型	-30∼+450℃	-40∼+500℃	-40∼+500℃
	低溫型		-40∼-60℃, -60∼-100℃

【ZDLJP電子式電動單座調節閥-主要技術參數】

公稱通徑mm		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		10				16	25			40			60			100
執行器型号	3810L	381LS-8				381LS-20		381LS-30		381LS-50			381LS-65			381LS-99
	PSL	PSL201				PSL202		PSL204		PSL208			PSL312			PSL325
	防爆型	381LX-20						381LX-30		381LX-50			381LX-65			381LX-99
電源電壓		AC220V 50Hz
信号範圍		4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10∞V DC
作用模式		電開式(K)型,電閉式(B)型
故障狀态時		全開,全關,自鎖保位
流量特性		直線,等百分比
允許洩漏量(L/h)		硬密封:≤10^-4×閥的額定容量；軟密封: VI級
固有可調比R		50:1
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4

【ZDLJP電子式電動單座調節閥-主要外形尺寸】

公通徑			25	32	40	50		65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	205	220	254		275	300	350	410	451	600	670	735
	PN4.0MPa		200	210	235	267		292	317	368	425	473	615	685	750
	PN6.4MPa		210	220	251	286		311	337	394	440	508	630	700	765
H1(mm)	PN1.6MPa		58	68	73	80		90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		58	68	73	80		90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		68	75	83	88		100	105	125	148	170	203	235	265
配PSL	H(mm)≈	常溫型	614	630	635	640		712	739	761	930	940	960	1165	1185
	H(mm)≈	高溫型	765	788	790	800		895	940	970	1150	1190	1220	1470	1490
	D(mm)		176								225
配361L	H(mm)≈	常溫型	665	725	731	755	957		980	1028	1329	1348	1423	1621	1734
	H(mm)≈	高溫型	820	870	895	910		1125	1150	1195	1410	1586	1667	1884	2000
	D(mm)		225								310
低溫型	-100℃	H2	500		600						700
低溫型	-100℃	H≈	1120	1310	1320	1330		1460	1478	1497	1850	1860	1900
