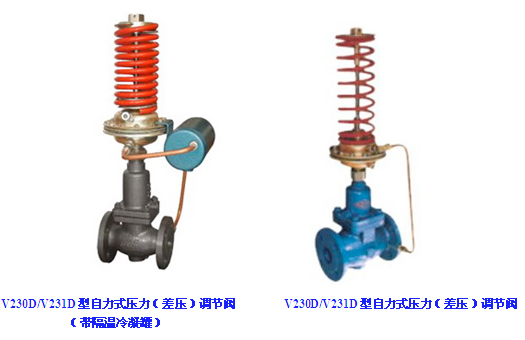

V230D/V231D自力式壓力(差壓)調節閥

【V230D/V231D自力式壓力(差壓)調節閥-産品說明】

V230D/V231D型自力式壓力(差壓)調節閥由薄膜式(活塞式)執行機構,閥體,閥座,閥芯,平衡彈簧™等部件組成,是一種無需外來能源而隻依靠被調介質自身壓力的變化(huà‍)來進行自動調節壓力的閥門,是根據力學原理,将↓被控介質引入執行機構産生力作用推動,控制閥芯元件上下(x ià)位移達到自動調節控制,閥前或閥後恒壓或減壓的節能型産品,适用于非腐蝕性的液♥體,氣體,蒸汽等介質的壓力控制.廣泛用于石油,化工,冶金(↔jīn),輕工等工業部門及城市供熱,供暖系統.

【V230D/V231D自力式壓力(差壓)調節閥-産品特點】

該産品最大的特點是能在無電,無氣的場所工作&(zuò),壓力設定值在運行中可随意調整.調整範圍大,動作靈敏,密封性能好,閥芯為力平衡型結構,不平穩力小,調節比例大和壓差範圍大等特點.　　

本産品有公稱壓力PN1.6,2.5,4.0；公稱通徑範圍20∼300mm；使用溫度≤300℃.多種多樣的品種可供₽選擇.

【V230D/V231D自力式壓力(差壓)調節閥-型号規格】

類别	壓力控制調節閥				差壓控制調節閥
	閥後壓力調節閥		閥前壓力調節閥		差壓上升閥關閉型		差壓上升閥開啓型
	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封
型号	V230D01	V231D01	V230D02	V231D02	V230D03	V231D03	V230D04	V231D04
規格	DN15~200

【V230D/V231D自力式壓力(差壓)調節閥-主要零件材料】

材料代号		C(WCB)	P(304)	R(316)
主要 零件	閥體	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	閥杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	EPDM或FKM夾纖維
	膜蓋	A3鋼鍍鋅
	填料	聚四氟乙烯,柔性石墨
	彈簧	60Si2Mn

【V230D/V231D自力式壓力(差壓)調節閥-主要技術參數】

公稱通徑DN(mm)			20	25	32	40	50	65	80	100	125		150		200
額定流量系數Kv			6.3	8	16	20	32	50	80	125	160		320		450
噪音衡量系數Z值			0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35		0.3		0.2
允許壓差		1.6(MPa)	1.6							1.5		1.2		1.0
		4.0(MPa)	2.0							1.5		1.2		1.0
公稱壓力(MPa)			1.6 2.5　4.0
調節精度(%)			±5
工作溫度(℃)			液體≤140；氣體≤80；冷凝器≤200；冷凝器和÷散熱片≤350；冷凝器和加長件≤300；
适用介質			執水,氣體,蒸汽,低粘度介質
壓力平衡元件			波紋管										滾動膜片
允許洩漏量	硬密封(L/h)		≤4×10^-4×閥額定容量
	軟密封		10氣泡/min					20氣泡/min					40氣泡/min
最高工作壓力MPa			公稱壓力(△Pmax及工作壓力與工作溫度的關系)

【V230D/V231D自力式壓力(差壓)調節閥-執行機構】

型号	V230D01(D03) V231D01(D03)				V230D02(D04) V231D02(D04)
有效面積cm²	32※	80※	250	630	32※	80※	250	630
壓力設定範圍MPa	0.3~1.2	0.1~0.6	0.015~0.15	0.005~0.035	0.3~1.1	0.1~0.5	0.015~0.12	0.005~0.035
壓力設定範圍MPa	0.8~1.6	0.05~0.3	0.01~0.07	0.005~0.035	1.0~1.6	0.05~0.25	0.01~0.06	0.005~0.035
保證壓力正常工作最小壓差△P MPa	≥0.05	≥0.04	≥0.01	≥0.05	≥0.05	≥0.04	≥0.01	≥0.05
允許上,下膜室間最大壓差MPa	2.0	1.25	0.4	0.15	2.0	1.25	0.4	0.15
行程mm	18	18	23	23	18	18	23	23
控制管線,接頭	銅管或鋼管10×1；卡套式接頭R1/4"
