ZDLQ(X)電子式電動三通調節閥
感謝您向我們發出訂單我們會在最短時間與您聯系!

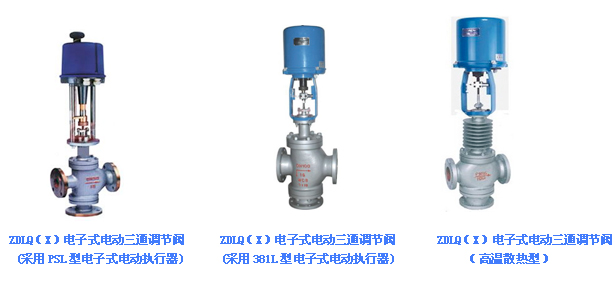

ZDLQ(X)電子式電動三通調節閥
【ZDLQ(X)電子式電動三通調節閥-産品說明】
ZDLQ,ZDLX型電動三通調節閥,是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合™流(分流)閥組成.具有結構緊湊,重量輕,動作靈敏,流量特性精确,直接接受調節儀表輸入的(4-20mA DC λ0-10mA DC或1-5V DC)等控制信号及單相電源即可控♥制運轉,實現對工藝管路流體介質的自動調節≤控制,廣泛應用于精确控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數®保持在給定值.适合于把一種流體通過三通閥分成二路流出或把兩種流體經三♣通閥合并成一種流體的工況.
【ZDLQ(X)電子式電動三通調節閥-結構特點】
1．ZDLQ,ZDLX型電動三通調節閥是自動化控制系統中儀★表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作(γzuò)器等輸入的(4-20mA,0-10mA或1-5VDC)電流信号或電壓信号,即可控制運轉.全電子(z♠ǐ)式電動執行器,采用機電一體(tǐ↔)化結構,具有機內伺服操作和開度信号位置反饋,位置指示,手動操作等功能(né✘ng),功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開(k☆āi)度位移,達到對流體介質的工藝參數精确調節控制
2．ZDLQ,ZDLX型電動三通調節閥按作用模式可分；
正作用:電閉式(當電信号增大時閥位向下位移),《B型》
反作用:電開式(當電信号增大時閥位向上位移),《K型》γ
3．三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導←向面積大,工作可靠.流體對閥芯作用方向都處于流開(γkāi)狀态,故閥工作性能穩定.
4．三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一(y♠ī)種流體經三通閥分成兩路流出)兩種形式.當公稱通徑DN≤80mm和壓差較小的場合↔時,分流閥可以采用同口徑的合流閥代替.流量特性有直線性,抛物線性兩種.
5．三通調節閥它可以代替二台同時使用的二通調節閥,起分流或合流作用(yò•ng)及兩相調節配比作用.
ZDLQ(X)電子式電動三通調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生産過程的自動化調節和遠程控制.
産品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；适用流體溫度有£-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型兩種.
【ZDLQ(X)電子式電動三通調節閥-應用規範】
結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94 GB/T9113
符合:IEC60534标準
【ZDLQ(X)電子式電動三通調節閥-執行機構】
|
型号 |
輸出推力N |
速度mm/s |
最大行程 |
型号 |
輸出推力N |
速度mm/s |
最大行程(mm |
|
381LSA-08 |
800 |
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
|
381LSA-20 |
2000 |
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
|
381LSB-30 |
3000 |
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
|
381LSB-50 |
5000 |
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
|
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
|
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
|
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
|
(信号線用屏蔽線) 防護等級:相當IP55 隔爆标志:ExdⅡBT4 帶手柄 |
(信号線用屏蔽線) 防護等級:IP65 帶手輪 | ||||||
【ZDLQ(X)電子式電動三通調節閥-性能指标】
|
項目 |
指标值 | ||
|
基本誤差％ |
≤±2.5； | ||
|
回差％ |
≤±2.5； | ||
|
死區％ |
1.0 | ||
|
始終點偏差％ |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 | ||
|
電關 |
始點 |
±2.5 | |
|
終點 |
±2.5 | ||
|
可調範圍 |
30:1 | ||
|
額定行程偏差％ |
2.5 | ||
【ZDLQ(X)電子式電動三通調節閥-允許壓差】
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差MPa |
3.32 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.20 |
0.19 |
0.13 |
【ZDLQ(X)電子式電動三通調節閥-主要零件材料】
|
材料代号 |
C(WCB) |
P(304) |
R(316) | |
|
主要 零件 |
閥體,閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯,閥座 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni9Ti(304)或司钛萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛萊合金堆焊 | |
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不鏽鋼波紋管 | |||
|
墊片 |
增強聚四氟乙烯 (F4),不鏽鋼墊片,金屬石墨纏繞墊片 | |||
|
推杆,襯套 |
2Cr13 | |||
|
适用 工況 |
适用介質 |
水,蒸汽,油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ | |
|
高溫型 |
-30∼+450℃ |
-40∼+450℃ |
-40∼+450℃ | |
【ZDLQ(X)電子式電動三通調節閥-主要技術參數】
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
額定流量 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1360 | |
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 | ||||||||
|
執行器型号 |
3810L |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 | |||||||
|
PSL |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | ||||||||
|
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 | |||||||
|
電源電壓 |
AC220V 50Hz | ||||||||||||
|
信号範圍 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC | ||||||||||||
|
作用模式 |
電開式(K)型,電關式(B)型 | ||||||||||||
|
故障狀态時 |
全開,全關,自鎖保位 | ||||||||||||
|
流量特性 |
直線性,抛物線性 | ||||||||||||
|
允許洩漏量(L/h) |
1×10-3×閥額定容量 | ||||||||||||
|
固有可調比R |
30:1 | ||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | ||||||||||||
【ZDLQ(X)電子式電動三通調節閥-主要外形尺寸】
|
公稱 (DN) |
D |
L |
H≈ |
合流H1 |
分流H1 | |||||||
|
PN MPa |
PN MPa |
PN MPa | ||||||||||
|
1.6 |
4.0 |
6.4 |
普通型 |
高溫型 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 | ||
|
25 |
225 |
185 |
190 |
200 |
555/600 |
707/750 |
140 |
150 |
150 |
140 |
150 |
160 |
|
32 |
225 |
200 |
200 |
210 |
561/718 |
709/848 |
150 |
160 |
170 |
150 |
160 |
170 |
|
40 |
225 |
220 |
220 |
235 |
660/795 |
812/925 |
160 |
170 |
180 |
160 |
170 |
180 |
|
50 |
225 |
250 |
255 |
265 |
675/835 |
827/960 |
180 |
190 |
200 |
180 |
190 |
200 |
|
65 |
225 |
275 |
285 |
295 |
863/1067 |
1027/1214 |
200 |
210 |
220 |
200 |
210 |
220 |
|
80 |
225 |
300 |
310 |
320 |
868/1080 |
1032/1243 |
210 |
230 |
240 |
225 |
250 |
265 |
|
100 |
225 |
350 |
360 |
370 |
872/1094 |
1036/1257 |
220 |
250 |
260 |
245 |
275 |
285 |
|
125 |
310 |
410 |
430 |
440 |
905/1092 |
1120/1492 |
260 |
300 |
300 |
285 |
320 |
325 |
|
150 |
310 |
450 |
465 |
475 |
920/1321 |
1135/1520 |
280 |
320 |
320 |
305 |
340 |
345 |
|
200 |
310 |
550 |
560 |
570 |
950/1400 |
1165/1597 |
320 |
380 |
380 |
350 |
400 |
410 |
|
250 |
310 |
670 |
690 |
752 |
1203/1600 |
1440/1805 |
444 |
474 |
474 |
|
540 |
540 |
|
300 |
310 |
770 |
795 |
819 |
1265/1615 |
1502/1830 |
489 |
584 |
584 |
|
612 |
612 |
注:公稱通徑DN≤80mm的分流閥采用同口徑的合流閥代替
