GA41H/A51H單杠杆安全閥

【GA41H/A51H單杠杆安全閥-産品說明】

GA41H、A51H單杠杆安全閥适用于溫度≤450℃的鍋爐和壓力容器上(σshàng)，防止壓力超過允許最高值。介質可為蒸汽、空氣。單杠杆安全閥适用(αyòng)于溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作•為超壓保護裝置。
單杠杆安全閥産品型号：GA41H-16C，GA41H-25C，GA41H-40C，A51H-16C，A51H-25C，σA15H-40C
主要零部件材料說明：單杠杆安全閥GA41H、A51H型除杠杆（材料為碳鋼）、重錘（材料為鑄鐵），其餘材料均和(h₹é)A41H-16C型彈簧微啓封閉式安全閥相同。

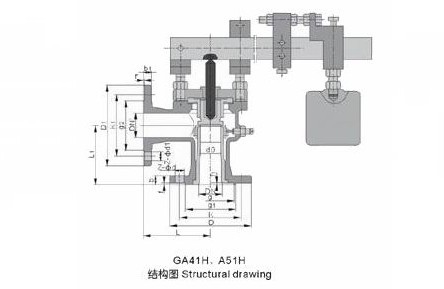

【GA41H/A51H單杠杆安全閥-主要外形尺寸】

公稱通徑	尺寸
公稱通徑	do	L	L1	D	K	g1	f	b	z-ød	DN'	D1	K1	g2	b1	f'	z-ød1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23
