A42Y-1000全啓式超高壓安全閥
【A42Y-1000全啓式超高壓安全閥-産品說明】
A42Y-1000全啓式超高壓安全閥适用于工作溫度≤200℃的水、非腐蝕性油品等介質的設備和管路上÷(shàng)，作為超壓保護裝置。
全啓式超高壓安全閥産品型号：A42Y-1000 DN10、A42Y-1000 DN15、A42Y-1000 DN25
【A42Y-1000全啓式超高壓安全閥-主要零件材料】
|
NO. |
零件名稱 |
A42Y-1000材料 |
|
1 |
閥體 |
鍛35 |
|
2 |
閥瓣 |
2Cr13 |
|
3 |
導向套 |
2Cr13 |
|
4 |
閥蓋 |
35 |
|
5 |
彈簧 |
50CrVA |
|
6 |
閥杆 |
2Cr13 |
|
7 |
調整螺杆 |
45 |
|
8 |
閥帽 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬質合金 |

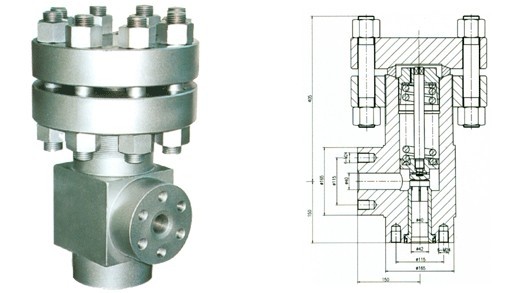

【A42Y-1000全啓式超高壓安全閥-主要外形尺寸】
|
公稱通徑 |
尺寸 | ||||||||||
|
do |
D |
D1 |
M |
B |
Z-Фd |
DN’ |
M’ |
L |
L1 |
H | |
|
10 |
6 |
115 |
80 |
M42×2 |
32 |
4-18 |
15 |
M27×2 |
80 |
110 |
320 |
|
15 |
8 |
135 |
95 |
M48×2 |
36 |
4-22 |
20 |
M33×2 |
80 |
120 |
330 |
|
25 |
10 |
165 |
115 |
M64×3 |
40 |
6-26 |
32 |
M45×2 |
85 |
130 |
350 |
