【ANA42F內裝式安全閥-産品說明】
ANA42F內裝式安全閥主要用于鐵路和汽車™(chē)石油液化氣槽車或地面液化氣儲罐上,起超壓安全保護作用。

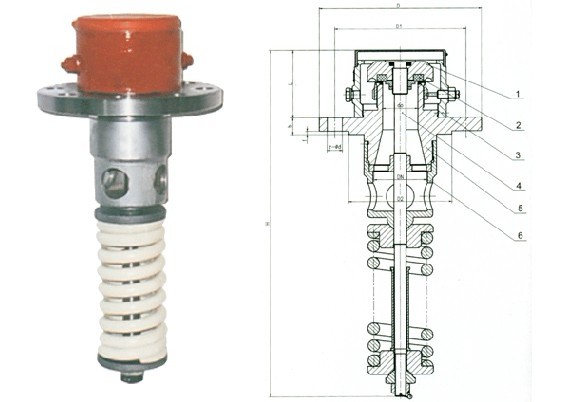

【ANA42F內裝式安全閥-主要零件材料】
No |
零件名稱 |
材料 |
1 |
閥 瓣 |
碳鋼 |
2 |
密封墊 |
聚四氟乙烯 |
3 |
閥 體 |
碳鋼 |
4 |
閥 杆 |
1Cr18Ni9Ti |
5 |
閥 座 |
碳鋼 |
6 |
支 架 |
碳鋼 |
【ANA42F內裝式安全閥-主要外形尺寸】
公稱通徑DN(mm) |
尺寸 | ||||||||
L |
D |
D1 |
D2 |
do |
b |
f |
Z-d |
≈H | |
50 |
95 |
160 |
125 |
100 |
34 |
20 |
3 |
4-18 |
376 |
80 |
99 |
235 |
190 |
149 |
52 |
25 |
4.5 |
8-22 |
512 |
