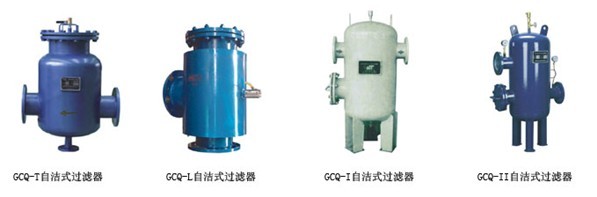

【GCQ自潔式過濾器-産品說明】

自潔式過濾器适用于造紙、鋼鐵、化工、發電和↑環保等需連續用水的場合，用于濾除水體中的固态顆粒和雜質，确保其後續或終端設備€能順利運行，是一種先進、高效且易操作的全自動過濾裝置。♣

GCQ-L自潔式水過濾器由殼體、多元濾芯、反沖洗機構、電(dià n)控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內(€nèi)的橫隔闆将其內腔分為上、下兩腔，Ω上腔內配有多個過濾芯，這樣充分利用了過濾空(kō☆ng)間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進•入過濾器下腔，又經隔闆孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，淨液穿過縫隙到達上‍腔，最後從出口送出。
GCQ-L自潔式水過濾器濾芯采用高強度的Johnson楔形濾網，通過壓差控制、定時×控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差π增大到設定值，一般設定值為0.04MPa，或定時器達到預置→時間時，電動控制箱發出信号，驅動反沖洗機構。
當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統洩壓排水(s≥huǐ)，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區(q>ū)，迫使部分淨水從濾芯外側流入濾芯內側，吸附在濾芯內壁上÷(shàng)的雜質微粒随水流進吸盤內并從排污閥∏排出。特殊設計的Johnson網使得濾芯內部産生噴射效↔果，任何雜質都将被從光滑的內壁上沖走。
當過濾器進出口壓差恢複正常或定時器設定時間結束，電機停止運轉，電動排污閥關閉。整個(gèδ)過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生産。→

公稱直徑：DN50～DN800mm
設計壓力：1.0MPa(另外有1.6MPa和2.5MPa可供選用)
過濾精度：(1)沖孔闆結構：≥1000μm(2)複合編織網結構：≥25 μm(3)Johnson楔形網:≥±100μm
差壓設定值調節範圍：0.02～0.16MPa
切換差調節範圍：0.035～0.15MPa
反沖洗時間設定範圍：1～24h
壓力損失：0.02～0.1MPa
工作方式：手動、自動
電機參數：380V 50HZ
電機功率：0.15～2.2KW
