HTS單座調節閥/氨氣調節閥閥芯采用上導向結構，閥結構緊湊,有呈S流線型的通道,使其壓降損¶失小，流量大，可調範圍廣，流量特性精度高，符合IEC534-2标準。調節閥的洩漏量符合ANSI B16.104标準。調節閥配用多彈簧氣動薄膜執行機構，其結構緊湊，輸出力大。産品符合GB/T4213-92。 |
|
主要技術參數和性能指标 | |
|
閥體
|
閥體型式 |
直通單座鑄造球形閥 |
|
公稱通徑DN（mm） |
20、25、40、50、65、80、100、150、200mm |
|
公稱壓力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
|
連接型式 |
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型；焊接連接：嵌接焊SW |
|
法蘭标準 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
|
材料 |
鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
|
壓蓋型式 |
螺栓壓緊式：填料 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
上 閥蓋 型式 |
常溫型（P） |
-17～+230℃ |
|
伸長Ⅰ型（E1） |
-45～-17℃、+230～+566℃ |
|
伸長Ⅱ型（E2I） |
-100～-45℃ |
|
伸長Ⅱ型（E2W） |
-196～-100℃ |
|
注： |
工作溫度不準超過各種材料的允許範圍。 |
閥內組件
|
閥芯型式 |
單座柱塞型閥芯 |
|
高容量流量特性 |
金屬閥座 |
等百分比特性（%）和線性特性（L），參考流量特性曲線圖 |
|
軟閥座 |
等百分比特性（%）和線性特性（L），參考流量特性曲線圖 |
|
高精度流量特性 |
金屬閥座 |
等百分比特性（%）和線性特性（L），參考流量特性曲線圖 |
|
軟閥座 |
等百分比特性（%）和線性特性（L），參考流量特性曲線圖 |
|
材 料 |
不鏽鋼（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L"）
或不鏽鋼堆焊司太萊合金、钛和耐腐蝕合金 |
|
注： |

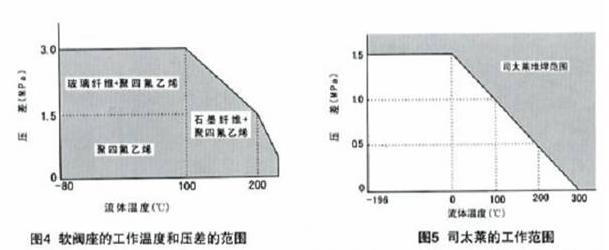

關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖 |
執行機構
|
型 式 |
LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作≥用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧範圍 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
|
供氣壓力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型） |
|
氣源接口 |
Rc1/4" |
|
環境溫度 |
-30～+70℃ |
|
閥作用型式 |
用正作用或反作用執行機構實現閥的氣-關式或氣-開式 |
配用附件：電-氣閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位變送器、電(diàn')磁閥、手輪操作機構等
性能
|
洩漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級 |
|
軟閥座 |
小于閥額定容量的10-7，符合ANSI B16.104-1976VI級 |
|
回差 |
帶定位器 |
小于全行程的1%， |
|
不帶定位器 |
小于全行程的3%（LHA1型小于全行程的5%） |
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
注：采用标準的V型聚四氟乙烯填料 |
|
不帶定位器 |
小于全行程的±5% |
|
可調範圍 |
50：1（0.25≤Cv≤14）或30：1（CV≤0.16） |
高容量閥芯
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
額定Cv值 |
30 |
50 |
85 |
125 |
200 |
420 |
700 |
|
額定行程 |
25 |
38 |
50 |
75 |
高精度流量特性閥芯
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
640 |
|
額定行程 |
25 |
38 |
50 |
75 | |
|
主要零件材料及适用溫度、介質 | |
|
公稱通徑mm |
DN15-DN300 |
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
主要
零件 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司钛萊合金堆焊 |
1Cr18Ni9Ti（304）或司钛萊合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司钛萊合金堆焊 |
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不鏽鋼波紋管 |
|
墊片 |
增強聚四氟乙烯（F4） 、不鏽鋼墊片、金屬石墨纏繞墊片 |
|
上下膜蓋 |
A3鋼闆沖壓 |
|
波紋膜片 |
丁晴橡膠夾增強滌淪織物 |
|
彈簧 |
60Si2Mn |
|
推杆、襯套 |
2Cr13 |
|
軸套 |
聚氨酯（用于反作用） |
|
适用
工況 |
适用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
高溫型 |
-30～+450℃ |
-40～+550℃ |
-40～+550℃ |
|
低溫型 |
|
-40～-60℃、 -60～-100℃ | |
|

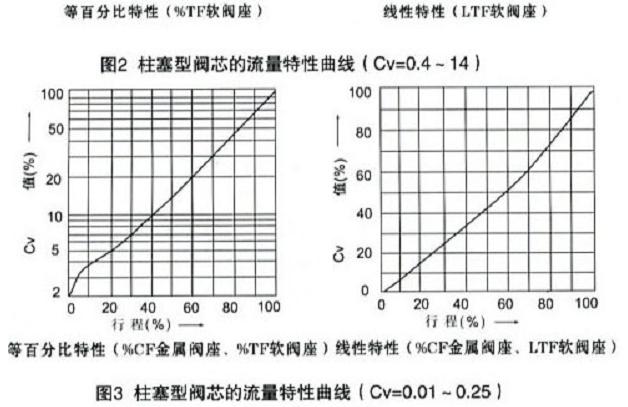

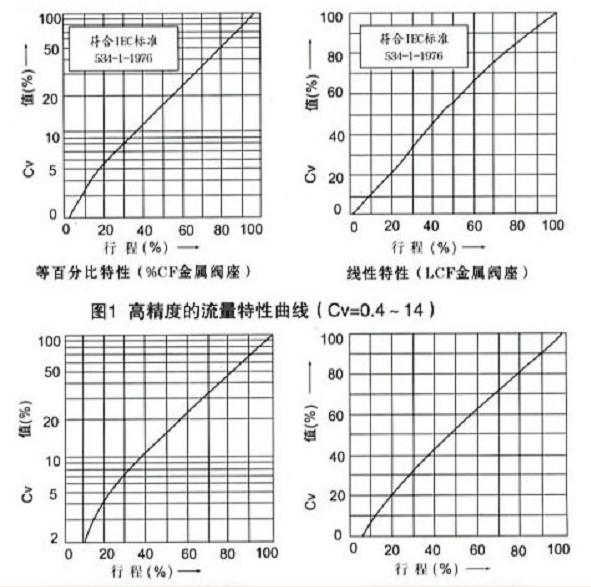

典型的流量特性曲線 |
|
|
|
