斜式襯氟截止閥
斜式襯氟截止閥

斜式襯氟截止閥

所屬分類： 防腐化工閥門
點擊次數：292次
電子郵箱：haidianfm@126.com
銷售電話：0536-8130566
圖文傳真：0536-8956177

感謝您向我們發出訂單我們會在最短時間與您聯系!

斜式襯氟截止閥




截止閥是指關閉（閥瓣）由閥杆帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截™斷管路中的介質，但不能做節流用。
基本結構

1、塑料襯裡J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啓閉靈活、耐腐蝕性能強，行程短(→duǎn)（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用(yòn£g)，但塑料襯裡的截止閥嚴禁用做流量調節，以免節流口處産生的(&de)高速介質流沖蝕破壞密封面。

2、閥瓣與閥杆設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可(kě≤)能性，結構緊湊，使用安全。

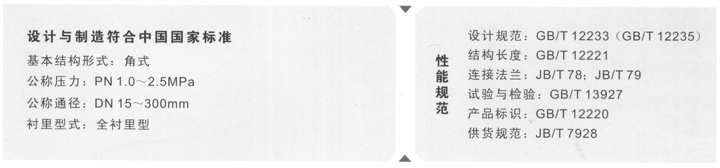

設計規範

遵循GB/T 12233，GB/T12235，ANSI B 16.34标準

斜式襯氟截止閥驅動方式

手動、蝸輪轉動、氣動(常開或常閉)、電動


斜式襯氟截止閥主要零部件材料表
序号 零件名稱 灰鑄鐵 鑄鋼 不鏽耐酸鑄鋼 超低碳不鏽耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯裡/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
7 閥杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB

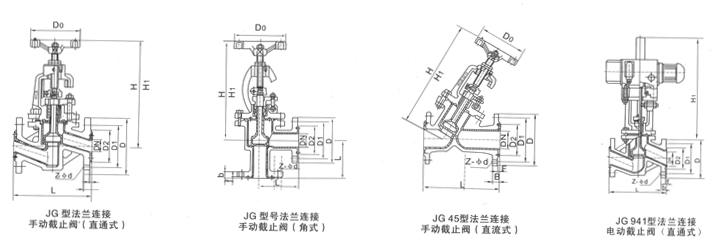

斜式襯氟截止閥主要外形和連接尺寸
公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 4-φ18
100 4 175 215 180 155 3 22 8-φ18
125 5 200 245 210 185 3 24 8-φ18
150 6 225 280 240 210 3 24 8-φ23
200 8 275 335 295 265 3 26 8-φ23
250 10 325 390 350 320 3 28 12-φ23
300 12 375 440 400 368 4 28 12-φ23
PN1.6MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 8-φ18
100 4 175 215 180 155 3 24 8-φ18
125 5 200 245 210 185 3 26 8-φ18
150 6 225 280 240 210 3 28 8-φ23
200 8 275 335 295 265 3 30 8-φ23
PN2.5MPa
15 1/2 90 95 65 45 2 16 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
